واشر پلیت
Plate washer
| شرکت لاستیک سازی پارسه صنعت | |
| کیسه | |
| اصفهان - اصفهان - ارسال به سراسر نقاط ایران | |
| ۱۴۰۴/۸/۱۳ |
| شرکت لاستیک سازی پارسه صنعت | |
| کیسه | |
| اصفهان - اصفهان - ارسال به سراسر نقاط ایران | |
| ۱۴۰۴/۸/۱۳ |

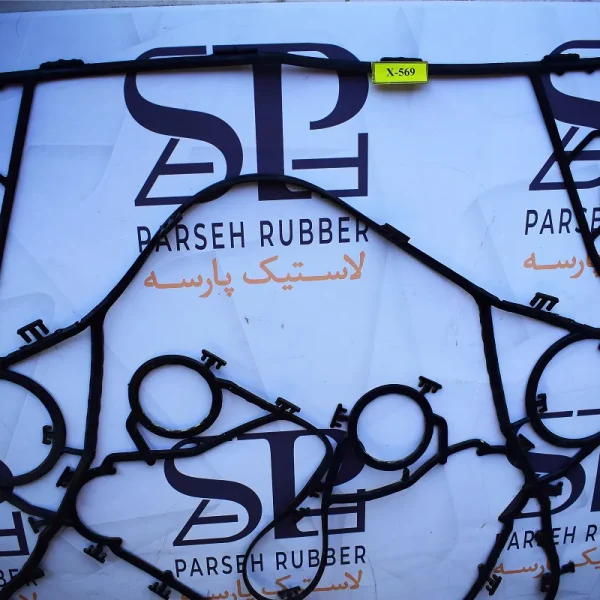

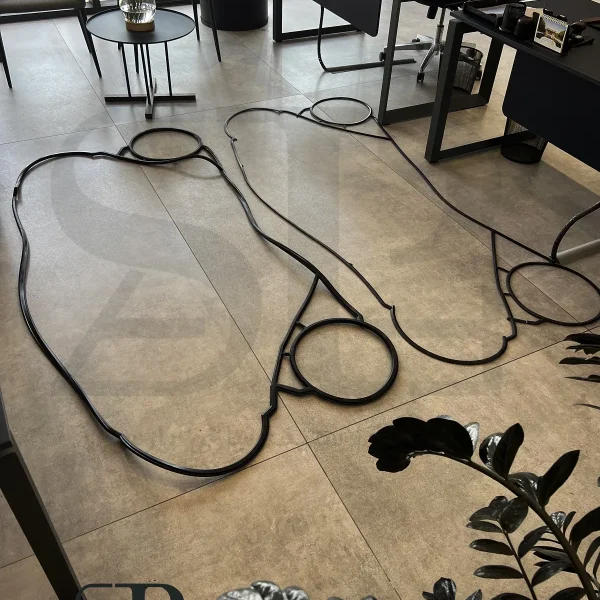

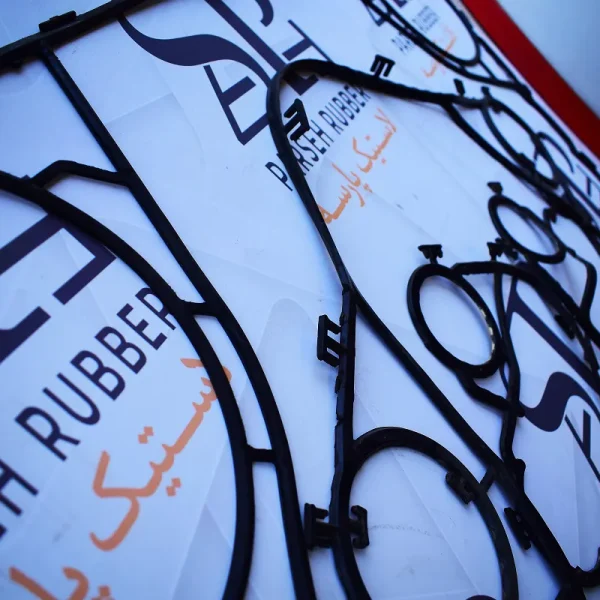

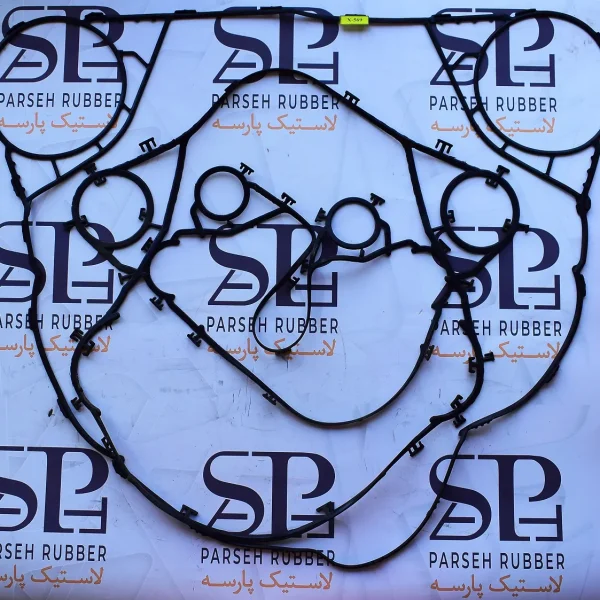

قطعه ای که در بین صفحات (پلیتها) در مبدل حرارتی صفحهای (plate heat exchanger) قرار میگیرد و وظیفهی آببندی مجاری سیال ، هدایت جریانها در مسیرهای مشخص و جلوگیری از نشت سیال بین کانالها را برعهده دارد ، واشر پلیت مبدل حرارتی لاستیکی قطعهای نرم و آببند است . واشر پلیت بهعنوان اولین خط دفاع در برابر نشت و آلودگی بین دو مدار گرمایشی یا برودتی عمل میکند و انتخاب مادهی سازنده ( NBR، EPDM، Viton/FKM، یا سیلیکون ) تاثیر مستقیم روی طول عمر، مقاومت شیمیایی و دمای کاری آن دارد. این قطعه ( واشر مبدل حرارتی (gasket for plate heat exchanger) مسیر جریان را بین صفحات تعریف میکند ، توربولانس لازم برای انتقال حرارت را ایجاد میکند و از اختلاط سیالات گرم و سرد جلوگیری مینماید.
مواد سازنده مقاوم: NBR، EPDM، FKM (Viton) و سیلیکون برای کاربردهای مختلف موجود است ( واشر پلیت مبدل حرارتی لاستیکی NBR برای روغنها و هیدروکربنها، EPDM برای آب گرم و بخارِ تا حدی ) .
استحکام در برابر فشار و دما: طراحی واشر بهصورت داکتدار و با پایداری برشی بالا برای تحمل افت فشار و فشار کاری مبدل.
خاصیت آببندی دقیق: شیارهای واشر و سطح تماس بهگونهای طراحی میشوند که در فشارهای کاری متداول نشت را صفر یا حداقل کنند.
قابلیت تعویض و نصب آسان: واشرهای پلیت بهصورت مدولار طراحی شده و تعویض سریع در زمان سرویس را ممکن میسازند.
سفارشیسازی: امکان تولید واشر پلیت با مواد ویژه برای صنایع شیمیایی، غذایی و نفتی.
واشر پلیت مبدل حرارتی بهطور گسترده در صنایع تهویه مطبوع، صنایع غذایی، پالایشگاهها، نیروگاهها، صنایع دارویی، صنایع پتروشیمی و کارخانههای تولیدی برای حفظ کارایی تبادل حرارت و جلوگیری از نشت سیال استفاده میشود.
کاربرد:
صنایع تهویه مطبوع (HVAC): واشر پلیت برای سیستمهای چیلر، بویلر و مبدلهای آببهآب مورد استفاده است؛ تضمینکنندهی جداسازی مدارها و جلوگیری از اختلاط آبگرم و آبسرد.
صنایع غذایی و لبنی: واشر پلیت بهصورت بهداشتی ( با متریال food-grade مثل سیلیکون یا EPDM با گواهی ) برای مبدلهای حرارتی در پاستوریزاسیون و استریلیزاسیون کاربرد دارد.
پالایشگاهها و پتروشیمی: واشرهای مقاوم به حلال و روغن (Viton/FKM) برای مبدلهایی که با نفت و محصولات پتروشیمی سروکار دارند.
نیروگاهها و صنایع برق: در مبدلهای روغن/آب و کندانسورها برای انتقال حرارت بین مدارها.
صنایع دارویی و بیوتکنولوژی: نیاز به واشرهای با زبرهی کم و قابلیت استریل شدن.
کارخانجات تولید مواد شیمیایی: واشر پلیت مقاوم به مواد خورنده و خورنده-شیمیایی با خواص اختصاصی.
تأسیسات سردخانه و صنایع یخچال صنعتی: واشرهایی برای سرویس با مبردها و گلیکولها.
در این بخش متداولترین انواع واشر پلیت و توضیحات و کاربرد هر کدام را بررسی می کنیم :
۱. واشر پلیت NBR ( نیتریل بوتادین رابر )
: NBR یا نیتریل برای کاربردهایی که در تماس با روغنها و هیدروکربنها هستند مناسب است. مقاومت خوب در برابر روغن، بنزین و برخی حلالهای ضعیف دارد.
ویژگی: مقاومت متوسط در برابر دما ( حدود −۳۰ تا +۹۰ °C) ، قیمت مناسب، مقاومت خوب در برابر روغن.
کاربرد: مبدلهای روغن-آب، سیستمهای هیدرولیک، صنایع خودرو و پتروشیمی سبک.
۲. واشر پلیت EPDM ( اتیلن پروپیلن دیکلوئید )
: EPDM برای آب گرم، بخار با فشار پایین، و آبدار کاربردی مناسب است و مقاومت خوبی در برابر اکسیداسیون و گرما دارد.
ویژگی: مقاومت عالی در برابر آب داغ و بخار، محدوده دمایی تقریباً −۴۰ تا +۱۳۰ °C، مقاومت ضعیف در برابر روغن.
کاربرد: سیستمهای تهویه مطبوع، بویلرها، صنایع آب و فاضلاب، صنایع غذایی (با گرید مناسب).
۳. واشر پلیت FKM / Viton ( فلوروکربن )
: FKM یا Viton برای محیطهایی با دما و مواد شیمیایی تهاجمی طراحی شده است. مقاومت عالی در برابر روغنهای داغ، بنزین و حلالها دارد.
ویژگی: مقاومت دمایی بالا ( تا حدود ۲۰۰ °C بسته به ترکیب ) ، هزینه بالاتر، پایداری شیمیایی بسیار خوب.
کاربرد: پالایشگاهها، پتروشیمی، مبدلهای روغن داغ و کاربردهای صنعتی پرچالش.
۴. واشر پلیت سیلیکونی (Silicone)
سیلیکون : برای کاربردهای با نیاز به سطح بهداشتی و تماس با مواد غذایی و دارویی مناسب است؛ همچنین عملکرد خوب در دماهای بالا و پایین دارد.
ویژگی: محدوده دمایی وسیع (≈ −۶۰ تا +۲۰۰ °C) ، خواص بهداشتی، انعطافپذیری بالا، مقاومت شیمیایی متوسط.
کاربرد: صنایع غذایی، دارویی، پاستوریزاسیون و استریلیزاسیون.
۵. واشر پلیت PTFE ( تفلون یا تفلون تقویتشده )
: PTFE برای محیطهای شیمیایی بسیار خورنده و دماهای بالا استفاده میشود؛ معمولاً بهصورت روکش یا لایهی تقویتشده عرضه میگردد.
ویژگی: پایداری شیمیایی فوقالعاده، دمای کاری بالا، هزینه بالا، لغزش سطحی زیاد (خطر نشست کمتر).
کاربرد: مبدلهای مواد شیمیایی خورنده، صنایع شیمیایی تخصصی و آزمایشگاهی.
